Control de Píxeles LED

Familias de protocolos de IC LED compatibles

Para obtener una lista completa de los IC LED compatibles con los dispositivos ProtoPixel, consulte este artículo.

Salidas de control de píxeles

El Duo tiene dos salidas de control de píxeles LED independientes que pueden conectarse a dos dispositivos separados o a dos cadenas separadas de dispositivos. Cada salida de control de píxeles LED puede controlar hasta 3600 canales de control de píxeles a 27.8FPS (cuadros por segundo), esto equivale a 1200 píxeles RGB por salida ya que cada píxel requiere 3 canales de control. Es posible mezclar y combinar tipos de píxeles dentro de una cadena siempre y cuando el total de canales de control no supere los 3600.

La tabla a continuación da algunos ejemplos de tipos de píxeles y sus canales de control requeridos para calcular el requerimiento total de control de píxeles para un conjunto de dispositivos Pixel.

Tipo	Colores de Píxel	Canales Requeridos	Píxeles Máximos por Salida
WA	Blanco, Ámbar	2	1800
RGB	Rojo, Verde, Azul	3	1200
RGBW	Rojo, Verde, Azul, Blanco	4	900
RGBWW	Rojo, Verde, Azul, Blanco, Blanco	6	720
RGBWWA	Rojo, Verde, Azul, Blanco, Blanco, Ámbar	6	600



Framerate

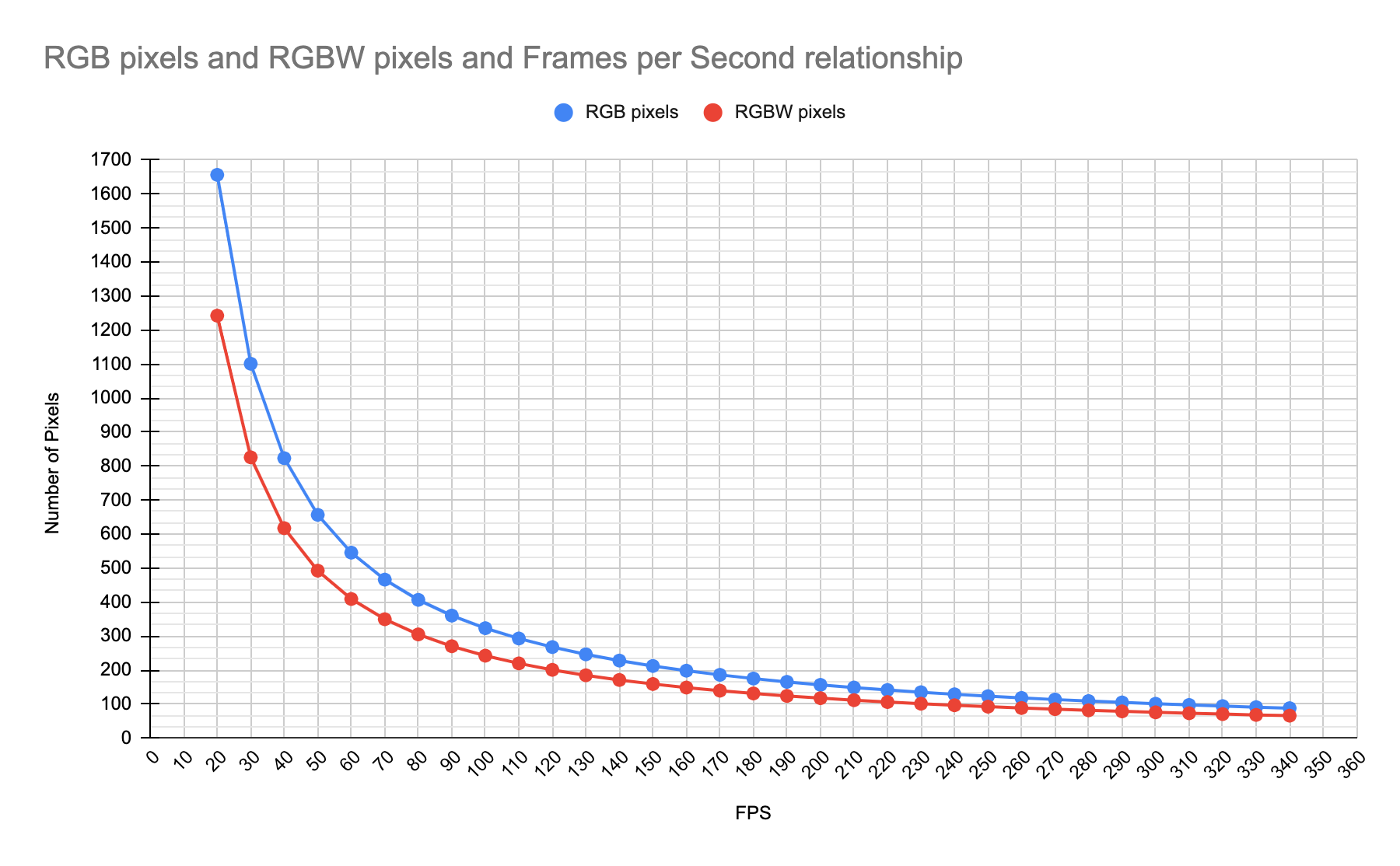

La frecuencia máxima a la que se actualizan los píxeles es proporcional al número de canales de control de píxeles que se están manejando desde la salida de control de píxeles.

Por ejemplo, si solo se están utilizando 3 canales de control para un solo píxel RGB conectado a la salida, entonces la tasa de frames será mayor a 500FPS (cuadros por segundo).

Si la salida de control tiene asignado el número máximo de píxeles y se están utilizando todos los 2400 canales de control, entonces la tasa máxima de frames alcanzable es de 27.8FPS.

Tenga en cuenta que las salidas del controlador Duo están configuradas para controlar 600 píxeles de 3 canales con una frecuencia de 50FPS por defecto. Si su instalación utiliza más píxeles, no olvide ajustar los ajustes de salida en la WebApp del Duo antes de probar.
