Conectándose al Long-Range

Una vez que el dispositivo esté correctamente instalado y conectado, para conectarse al controlador Long-Range, es posible que deba asegurarse de que el dispositivo que está utilizando para acceder al controlador esté en la misma red que el controlador.

Por defecto, todos los controladores traen la siguiente configuración:

• Modo de red DHCP.
• Dirección IP predeterminada (si no es modificada por el host) en el rango 192.168.133.XXX. Esto significa que no todos los dispositivos utilizan la misma dirección IP predeterminada, para permitir la conexión y direccionamiento de múltiples dispositivos al mismo tiempo.
• Máscara de subred: 255.255.255.0.

Para determinar la dirección IP exacta del controlador, es útil utilizar el software ProtoPixel Mapping Tool una vez que su dispositivo esté en la misma red que el controlador. Podría utilizar la siguiente configuración de red:

• Modo manual.
• IP: 192.168.133.55 (Tenga en cuenta que si el Long-Range (por casualidad) está en la misma dirección, es posible que deba probar con otro número que no sea 55 en los últimos dígitos)
• Máscara de subred: 255.255.255.0.

Si ejecuta el Mapping Tool en su ordenador y añade un controlador, podrá localizar todos los controladores en su red por su dirección MAC. Desde allí, es posible acceder a la ventana "Dispositivos" (en la pestaña "Ventanas" del Mapping Tool) para acceder a la interfaz web del controlador.

Hay dos formas de conectarse a la página de configuración de los controladores Long-Range.

Conectarse des de Mapping Tool:

• Conecte el controlador a su inyector Power over Ethernet (PoE) o switch PoE para poner en marcha el dispositivo.
• Asegúrese de tener una red IP en funcionamiento entre el controlador y su ordenador.
• Abra la pestaña "Dispositivos" en el software Mapping Tool.
• Todos los controladores Long-Range pueden aparecer allí y podrá acceder a su página de configuración haciendo clic en ellos.

Conectarse des del Node

• Conecte el controlador a su inyector Power over Ethernet (PoE) o switch PoE para poner en marcha el dispositivo.
• Asegúrese de que haya una red Ethernet IP en funcionamiento entre el controlador, el nodo y su ordenador.
• Abra la pestaña "Dispositivos" en la interfaz web del Nodo.
• Todos los controladores Long-Range pueden aparecer allí y podrá acceder a su página de configuración haciendo clic en ellos.

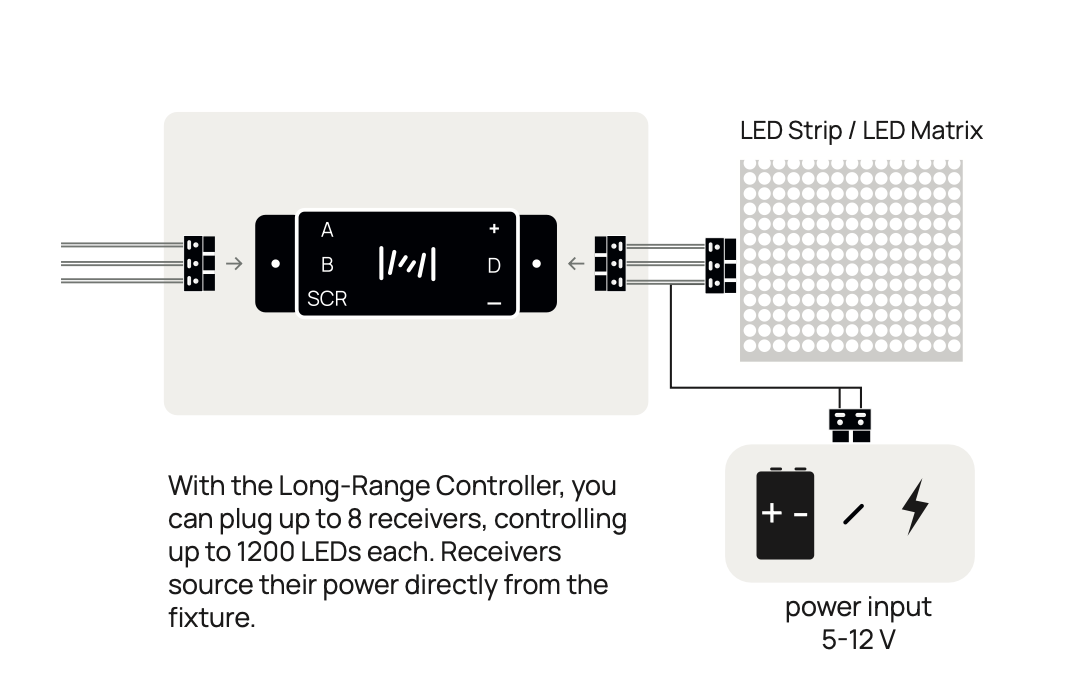

Conectando los receptores

Instalación del cableado
