Interfaz de la Mapping Tool

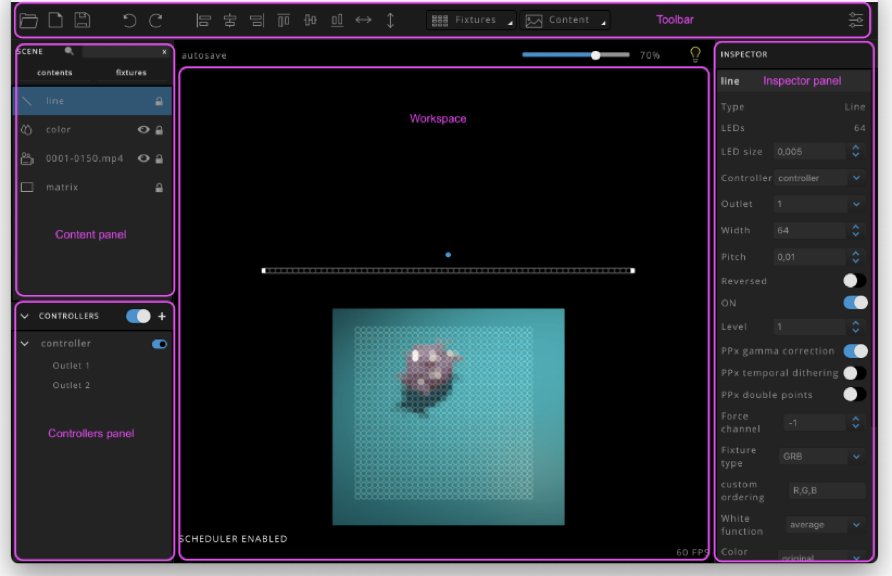

La interfaz de usuario de la ProtoPixel Mapping Tool está compuesta por varios paneles, que muestran la información importante sobre tu proyecto:

Barra de herramientas

La barra de herramientas tiene muchas herramientas para un acceso rápido, estas son:

• Operaciones de proyecto: Abrir, Abrir reciente, Nuevo, Guardar
• Deshacer, Rehacer.
• Operaciones de alineación: Alinear a la izquierda, Centro horizontal, Derecha, Arriba, Centro vertical, Abajo, Distribuir horizontalmente, Distribuir verticalmente.
• Menú de nueva instalación.
• Menú de nuevo contenido.
• Propiedades globales.

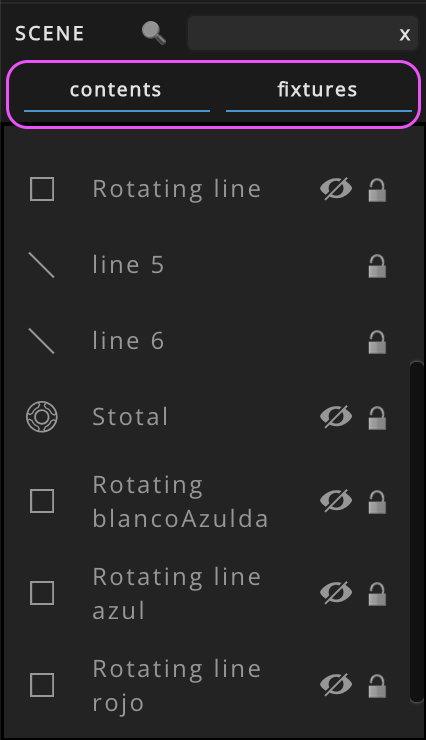

Panel de escena

El Panel de escena enumera todas las entidades (contenidos e instalaciones) en tu espacio de trabajo.

Con él puedes:

• Seleccionar una entidad (Clic).
• Reordenar una entidad (Arrastrar y soltar).
• Centrar tu espacio de trabajo en una entidad (Doble clic).
• Seleccionar varias entidades (⌘ + Clic).
• Seleccionar un rango de entidades (⇧ + Clic).
• Hacer que una entidad no sea interactiva (Haz clic en el icono de bloqueo de la entidad).
• Ocultar un contenido de tu espacio de trabajo (Haz clic en el icono de ojo del contenido).
• Filtrar entidades por nombre (escribe en el cuadro de búsqueda superior).

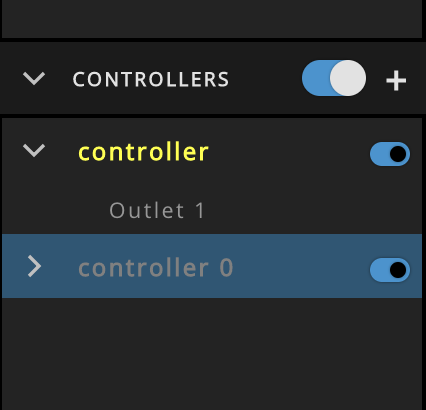

Panel de controladores

El Panel de controladores enumera todos los controladores y salidas en tu proyecto.

Un controlador es simplemente un grupo de salidas. Más tarde puedes vincular un controlador a un dispositivo real (ver Crear y configurar un controlador).

En el Panel de controladores, puedes:

• Agregar un nuevo controlador vacío (Haz clic en el + en el título del panel).
• Seleccionar un controlador o salidas (Haz clic en él).
• Ocultar las salidas de un controlador (Haz clic en su v).
• Desactivar un controlador para detener el envío de datos (Haz clic en su interruptor).
• Desactivar todos los controladores (Haz clic en el interruptor en el título del panel).
• Ocultar el Panel de controladores (Haz clic en la v en el título del panel).

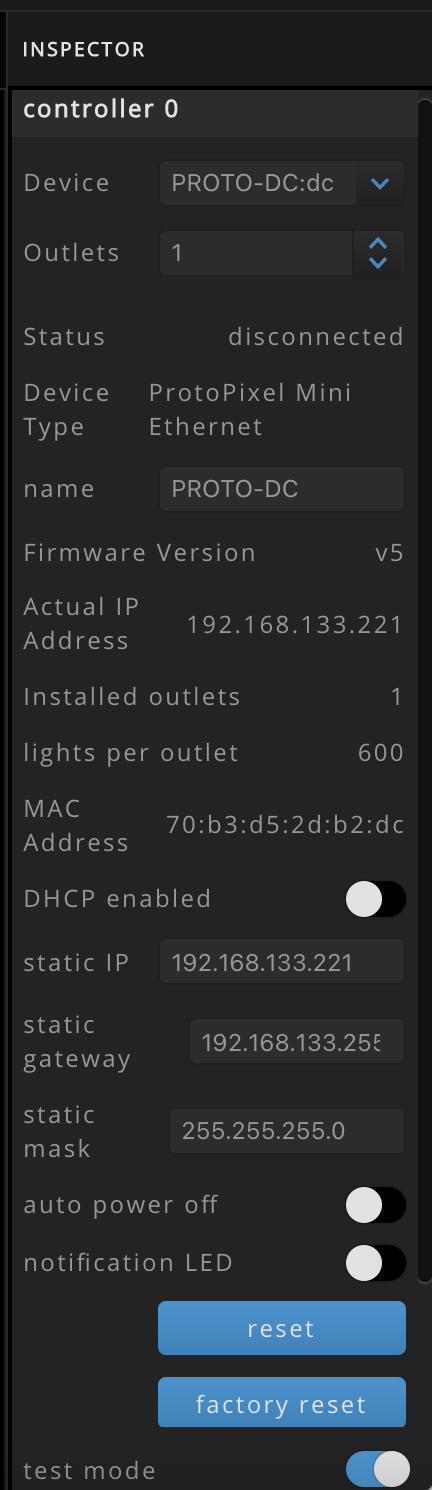

Panel de inspector

Este panel mostrará todas las propiedades del elemento seleccionado. Algunas de estas propiedades pueden ser cambiadas. El nombre del elemento seleccionado también puede ser cambiado simplemente editándolo y presionando Enter. También puedes cancelar la edición presionando Esc.



Espacio de trabajo

En el espacio de trabajo, puedes mover y transformar instalaciones y contenidos arrastrándolos y utilizando sus manejadores. Mover dos dedos en tu trackpad moverá el espacio de trabajo. Puedes acercar o alejar el espacio de trabajo con un gesto de pellizco o presionando Cmd + desplazamiento hacia arriba o hacia abajo.

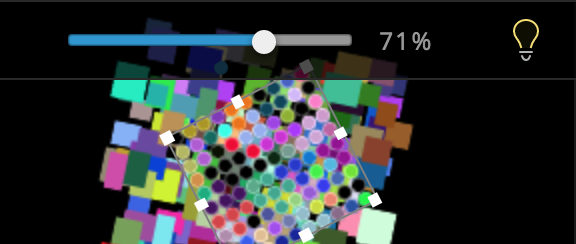

El deslizador en la esquina superior derecha te permite controlar manualmente el nivel de zoom y el icono de la bombilla activa y desactiva el Modo de previsualización. En el Modo de previsualización todos los contenidos están ocultos y las luces se renderizan de una manera más realista.

Encontrarás un indicador de FPS en la esquina inferior derecha del espacio de trabajo.

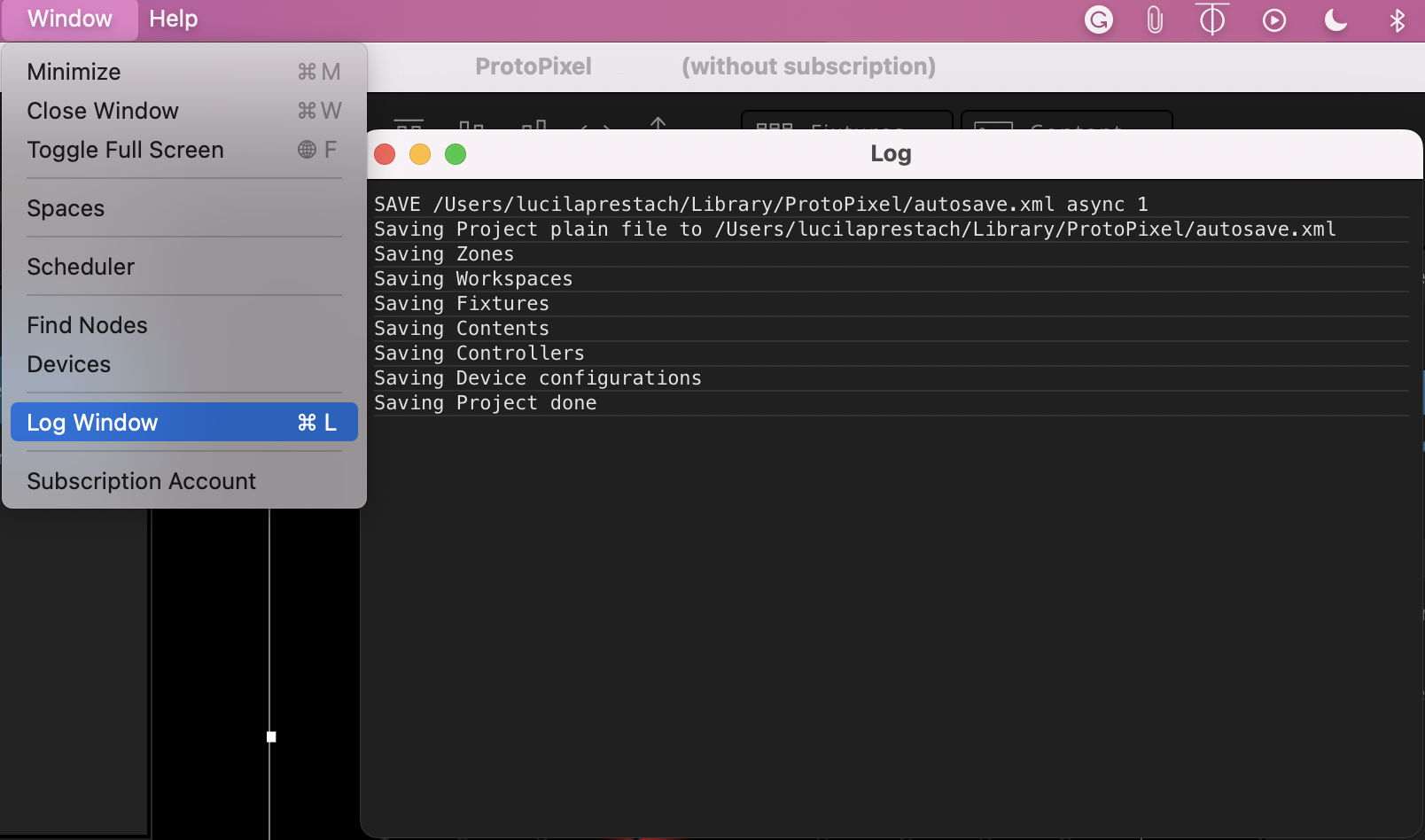

Ventana de registro

La ventana de registro muestra mensajes del núcleo de la Mapping Tool. Es útil para depurar el contenido de los scripts. Para mostrar la ventana de registro ve a Ventana ‣ Ventana de registro o presiona Cmd+L. También, puedes acceder a la barra de menú seleccionando Ventana -> Ventana de registro.

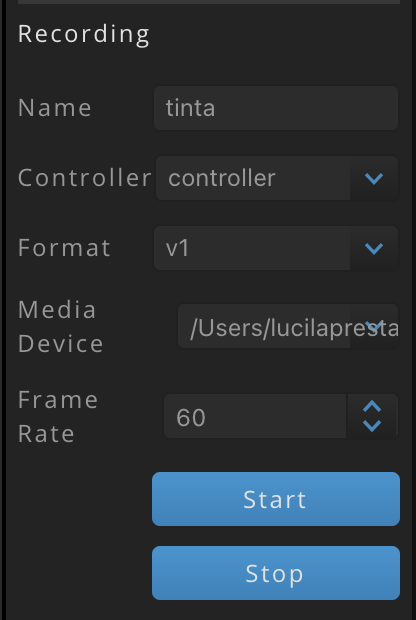

Grabación de salida

La ProtoPixel Mapping Tool permite la grabación de salida para dos situaciones diferentes: Para un solo controlador autónomo y para múltiples controladores ProtoPixel estándar.

Estas grabaciones solo son útiles si tienes un controlador autónomo ProtoPixel o un reproductor ProtoPixel.
