DMX

Uso de la ProtoPixel Mapping Tool con DMX

Para usar DMX, tienes que editar las propiedades del dispositivo (imagina que creaste un tipo de dispositivo de línea, que son varios puntos de luz en fila). En el inspector, verás la propiedad "Orden PPx RGB".

Este orden debe reflejar la distribución de canales DMX. En ese caso, el dispositivo DMX no utiliza un diseño predefinido, se puede crear un diseño personalizado seleccionando "Personalizado" en "Orden PPx RGB", y completando la sección de "orden personalizado". Por ejemplo, si tu dispositivo acepta 10 canales, el primero siendo la intensidad, los próximos 3 siendo color RGB, y el resto siendo varios efectos que quieres dejar a 0, el diseño resultaría en:

Int,R,G,B,0,0,0,0,0,0

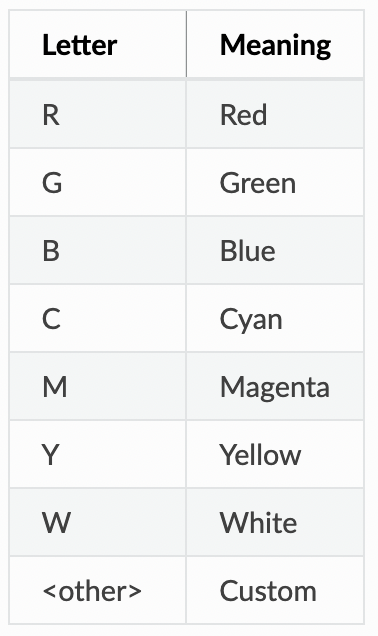

Los valores posibles son:

Si añades un símbolo que no está en esta tabla, se creará un parámetro en el panel, para que puedas cambiar manualmente su valor.

Las direcciones DMX del dispositivo comenzarán con 1 y acumularán el número de canales en el diseño: 1,11,21,31 …

Luego tienes que conectar con el dispositivo Art-Net (con salida DMX); primero asegúrate de que está conectado a la red o directamente al ordenador.

Añade un Controlador, y asigna el dispositivo a la toma 1 (= universo 0). En el Controlador, deberías poder seleccionar el dispositivo Art-Net desde el menú.

En caso de que el dispositivo Art-Net no sea detectado, puedes añadir uno manualmente. Solo sigue la próxima sección.

Configuración manual de Art-Net

Para añadir manualmente un dispositivo Art-Net primero, tienes que comprobar que tienes dispositivos Art-Net manuales activados en la Configuración Global.

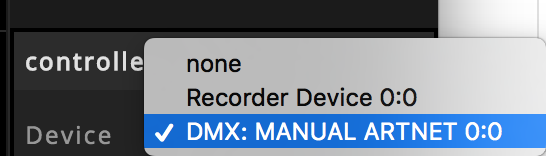

Luego, selecciona el controlador y asígnale el dispositivo Art-Net manual.

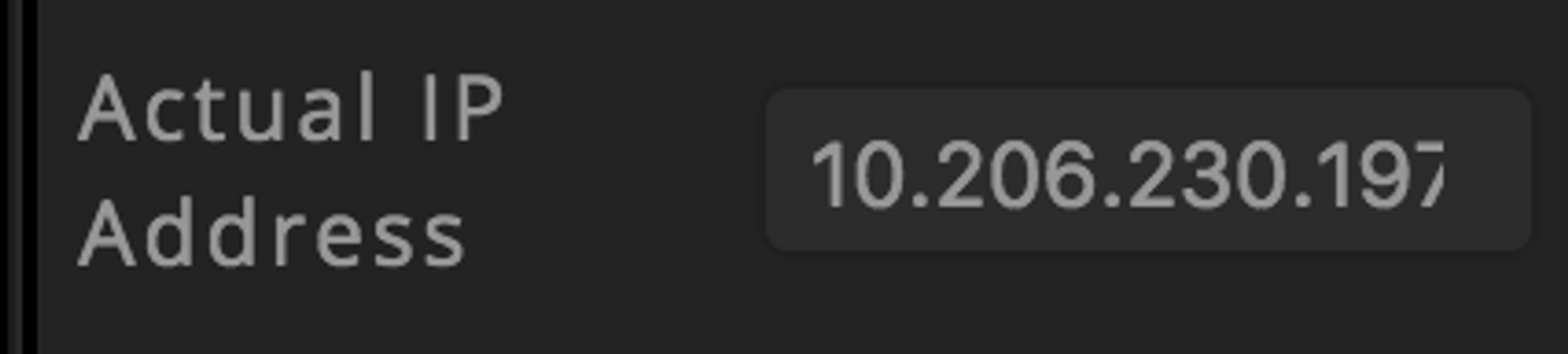

Este dispositivo funciona exactamente igual que los dispositivos Art-Net detectados, con la diferencia de que puedes especificar manualmente la dirección IP.
