Desempaquetando

¿Qué hay en la caja?

1 Controlador Long Range:

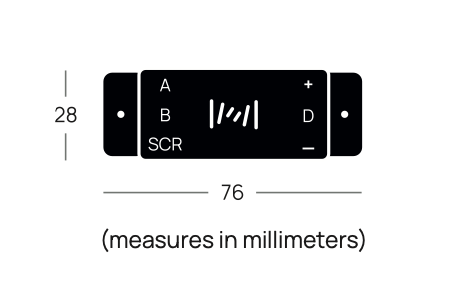

8 Receptores:

24 Terminales de tornillo plug-in (cada receptor viene con 2 terminales de tornillo plug-in):

Tenga en cuenta que no se incluyen accesorios de montaje en rack en la caja, así que si los necesita, por favor adquiera los accesorios requeridos. Los códigos de compra son:

• PPHW0004R06 - Long Range - Montaje en Rack para Controlador Individual. Para montar un solo controlador en una bandeja de rack.
• PPHW0004R07 - Long Range - Montaje en Rack para Controlador Doble. Para montar dos controladores en una bandeja de rack.

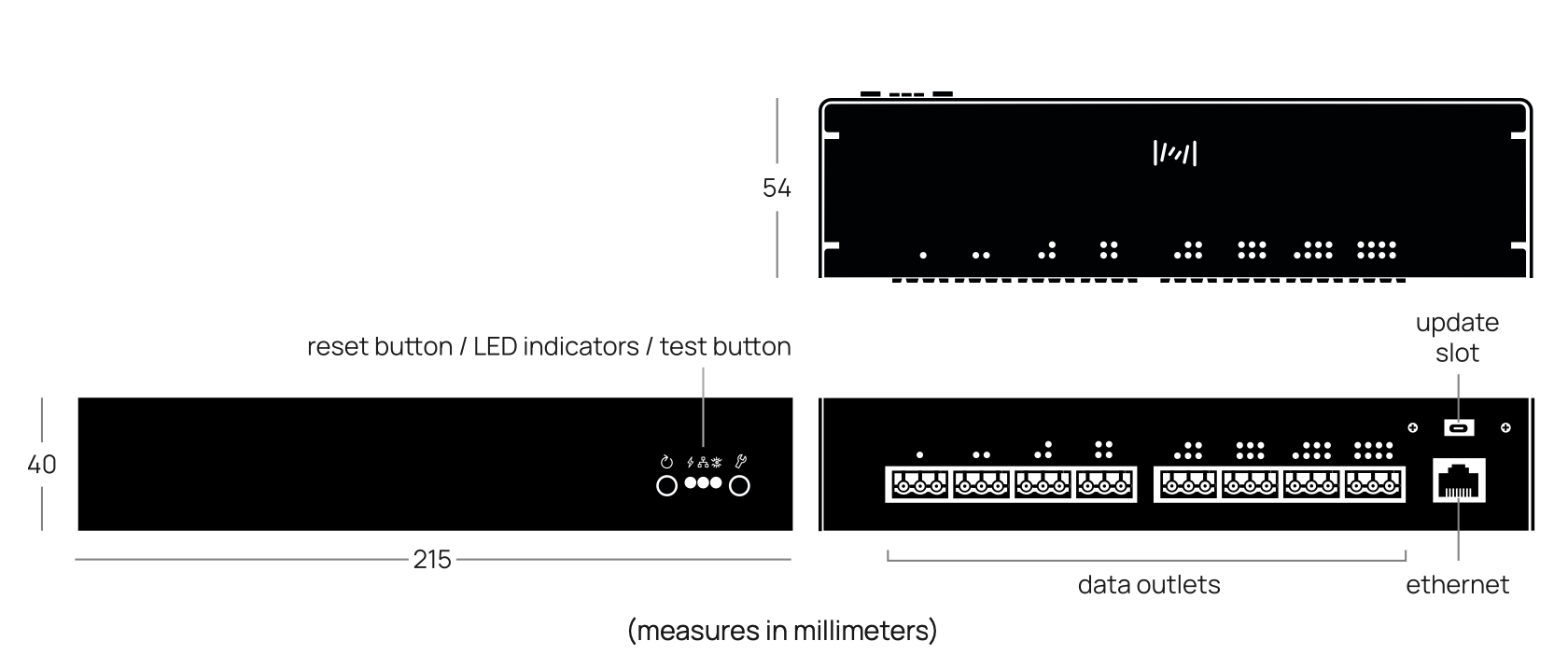

Resumen del Hardware

El Controlador de Long Range viene con tres LEDs indicadores, un botón de reinicio y un botón de prueba.

Salidas de datos

El controlador tiene 8 salidas independientes que envían información a través del protocolo RS-485. Para ello, cada terminal contiene pines y conectores A, B y SCR. Su señal debe ser cableada individualmente (punto a punto) a un receptor de Long Range.

Se recomienda utilizar 1 par de cable de par trenzado blindado de 24 AWG para comunicar el Long Range con los receptores.

Alimentación a través de Ethernet (PoE)

El controlador se alimenta a través de un puerto Ethernet estándar PoE de 10/100 Mbps. El dispositivo cumple con el estándar 802.3af, por lo que puede funcionar con cualquier switch o adaptador PoE que cumpla con el estándar mencionado.

Si se utiliza más de un controlador de Long Range, se recomienda que el enlace entre el nodo y el switch que distribuye la información a cada Long Range tenga una velocidad de conexión de 100/1000 Mbps (Gigabit).

Puerto USB

También está disponible un puerto Micro USB para actualizaciones de firmware en la parte trasera del controlador.
