Instalación Long-Range

Herramientas necesarias

La instalación del Long-Range requiere solo herramientas básicas para realizar las conexiones.

Esenciales:

• Pelacables
• Destornillador plano pequeño para terminal plug-in de 4 vías

Opcional:

• Llave Allen M3 (para fijar el soporte de montaje opcional al cuerpo del LRv2)

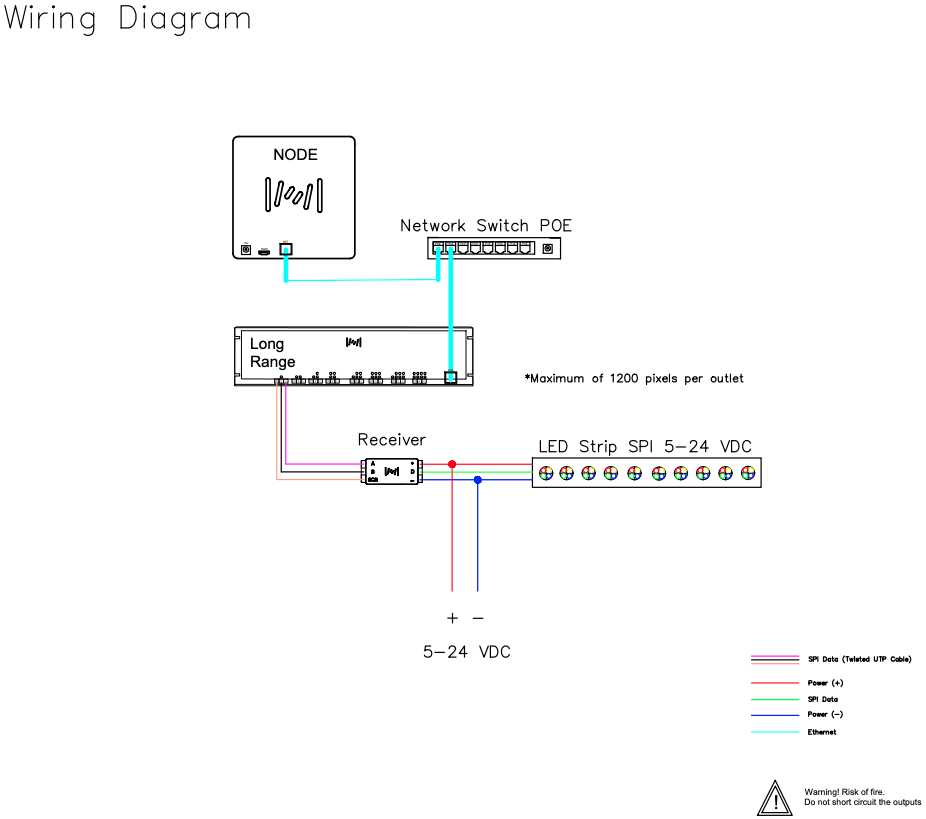

Cableado

Conecte los receptores al controlador para acceder a la luminaria.

La distancia entre el controlador y el receptor puede ser de hasta 300 metros.

👆🏼 Nuestro consejo: utilice un par trenzado de cables para evitar interferencias. 👆🏼

Requisitos de alimentación

Conecte el controlador a su inyector Power over Ethernet (PoE) o router PoE para poner en marcha el dispositivo. Voltaje de entrada de 36 a 57 V.

Puerto Ethernet PoE estándar de 10/100 Mbps, tanto para alimentación como para datos. Compatible con 802.3af.

Para operar el controlador Long-Range, es necesario alimentarlo con un switch PoE o un inyector PoE (si no hay un switch PoE disponible).

Comunicación con los receptores

Conecte los receptores al controlador para acceder a la luminaria.

La distancia entre el controlador y el receptor puede ser de hasta 300 metros de cable de par trenzado 24AWG.

👆🏼 Nuestro consejo: utilice un par trenzado de cables apantallado para evitar interferencias. 👆🏼

Cada uno de los receptores debe estar cableado al inicio de las luminarias digitales que están controlando. El receptor debe estar conectado a la primera fuente de alimentación que alimenta la luminaria. Tenga en cuenta que el receptor puede ser alimentado con 5 a 24V de corriente continua.

Además, tenga en cuenta que si se utiliza más de una fuente de alimentación, las tomas de tierra deben estar unidas para permitir la correcta transmisión de la señal entre el receptor Long-Range y cada uno de los segmentos de la luminaria.

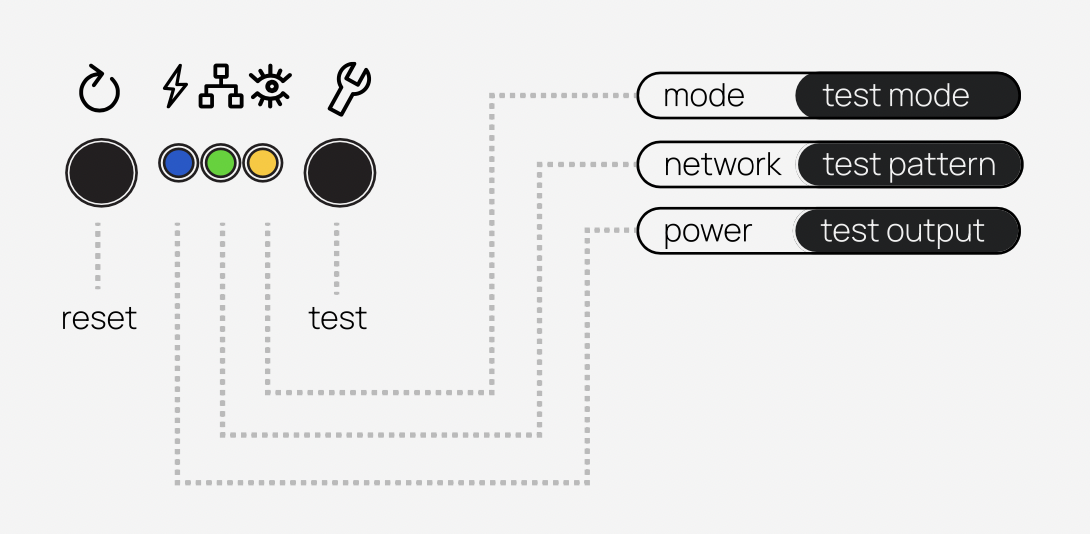

Indicador del estado

   El LED activo indica alimentación estable - El número de parpadeos indica la salida (1-8).

  Red - El número de parpadeos indica el patrón (1-10):

• 0  Channel Run
• 1 Channel 2
• 2 Channel 2
• 3 Channel 3
• 4 Channel 4
• 5 Todos los canales
• 6 CH 1 + CH 2
• 7 CH 2 + CH 3
• 8 CH 1 + CH 3
• 9 Dinámico

Modo de prueba

Opción de montaje

Montaje en rack

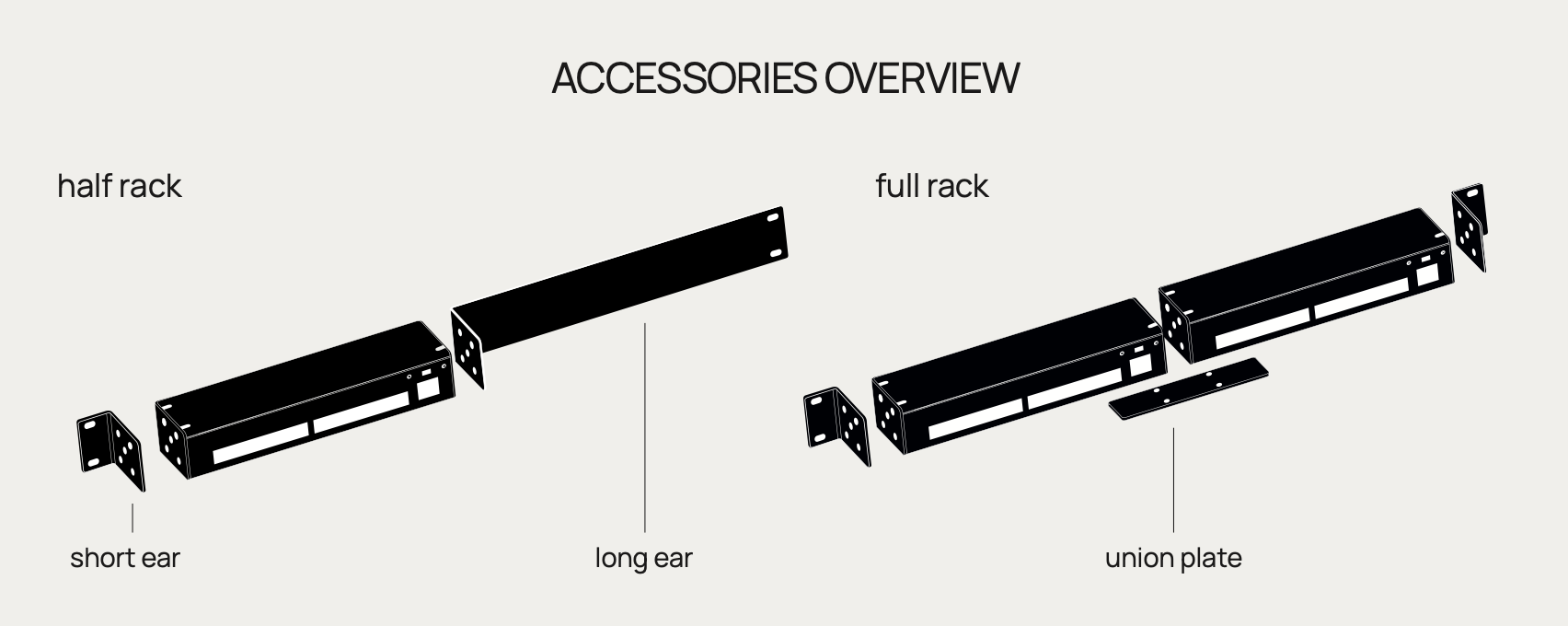

Hay dos kits de montaje diferentes:

• Montaje en rack para controlador único. Para montar un solo controlador en una bandeja de rack. Incluye 1 placa corta y 1 placa larga.
• Montaje en rack para controlador doble. Para montar dos controladores en una bandeja de rack. Incluye 2 placa cortas y una placa de unión.

Montaje en rack: Tornillos

Para fijar el Long-Range a sus placas de montaje en rack, retire todos los tornillos excepto el nº 5.

Utilice los tornillos sueltos para asegurar ambas placas de montaje en rack al Long-Range.

Montaje en rack para controlador único

Para montar un solo Long-Range en un rack, fije una placas corta y una placas larga a cada extremo del controlador. Los agujeros en los extremos de las placas están estandarizados y listos para el montaje en rack.

Montaje en rack para controlador doble

Después de fijar las placas de montaje en rack correspondientes a la derecha e izquierda de cada Long-Range, retire los tornillos 1 y 2 de ambos, y asegure la placa de unión.

Vista lateral.

ACCESORIOS

Los siguientes accesorios se venden por separado, por favor, asegúrese de incluirlos en su pedido.

• PPHW0004R06 - Long Range - Montaje en rack para controlador único. Para montar un solo controlador en una bandeja de rack.
• PPHW0004R07 - Long Range - Montaje en rack para controlador doble. Para montar dos controladores en una bandeja de rack.

Pruebas

La función de prueba proporcionada con el LRv2 facilita la comprobación de la instalación eléctrica y de datos utilizando simplemente sus botones de Modo, enviando diferentes canales de píxeles por salida.

1. Entrar en el Modo de Prueba:

  Entrar en el modo de prueba: mantenga presionado el botón de prueba durante 3 segundos. El indicador LED de Modo se iluminará en ámbar.

2. Seleccionar la Salida:

  En el modo de prueba, presione el botón de reinicio.

3. Confirmar la Salida:

Con un simple clic en el botón de prueba, puede cambiar la salida. El LED de prueba parpadeará en azul indicando el número de salida seleccionado (un parpadeo para la salida 1, dos parpadeos para la salida 2, etc).

4. Seleccionar el patrón:

Presione el botón de prueba una vez para seleccionar el patrón deseado para probar.

5. Salir del Modo de Prueba:

Mantenga presionado el botón de prueba durante 3 segundos.
